# はじめに
今回はvSphere 8環境にVMware vSphere Bitfusionの構築方法を紹介します。動作確認はしていませんが、vSphere 8以外の環境でも同様の手順で構築できると思います。

# 前提知識
## VMware vSphere Bitfusionとは
> VMware vSphere Bitfusionは、AIやML（機械学習）ワークロードのためのGPU仮想化ソリューションです。Bitfusionは、ネットワークを介してリモートのGPUリソースを利用できるようにすることで、GPUの利用効率を向上させ、コストを削減します。
https://docs.vmware.com/jp/VMware-vSphere-Bitfusion/index.html

# 環境
本記事で使用している環境です。

| 環境 |
| ---------------- |
| VMware ESXi 8 |
| VMware vCenter 8 |
| HPE ML350 Gen9 |
| NVIDIA Tesla P40 |

# Bitfusion Serverの構築
Bitfusion Serverは、GPUリソースをネットワーク経由で共有するためのサーバーコンポーネントです。Bitfusion Serverは、物理的なGPUリソースを仮想化し、それらをネットワークを介して提供します。これにより、リモートのクライアントマシンや仮想マシンが、必要なときに必要なだけGPUリソースを利用できます。

## ファイルのダウンロード
- 以下のサイトにアクセスしてください。
https://customerconnect.vmware.com/downloads/details?downloadGroup=BITFUSION-454&productId=1345

- 自身のVMware Connectアカウントでログインしてください。

- 「Bitdifusion Sever」の欄にある「DOWNLOAD NOW」ボタンをクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_ca9cf04f218347349f39cfbafad8a6f5.png)

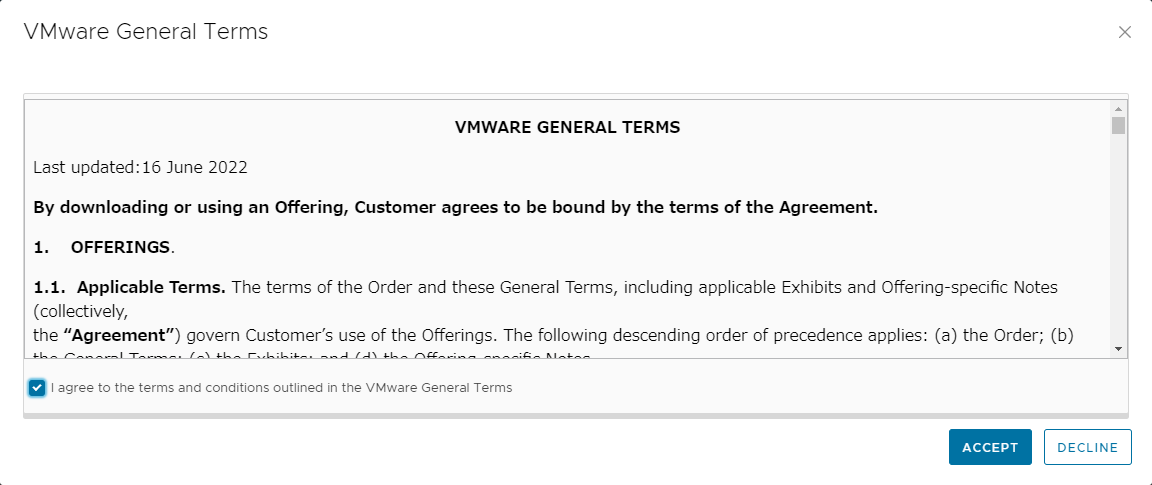

- ダウンロード時に同意を求められたら、チェックボックスにチェックを入れ、「ACCEPT」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_4cd2ab3d8d38c9a5dba0ab3b9c91a4d6.png)

## OVAのデプロイ

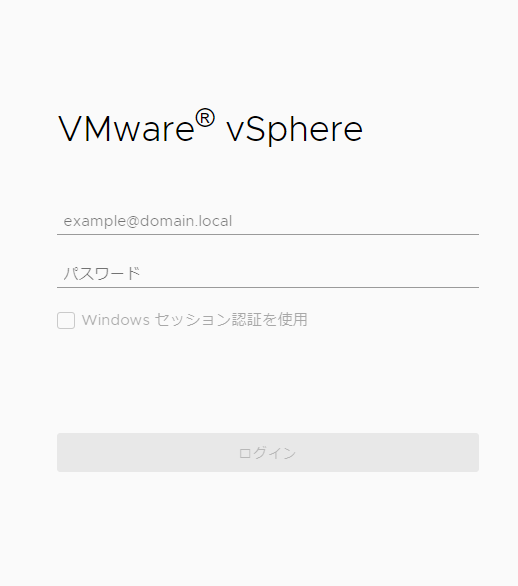

- vCenter Serverにログインしてください。
![](https://www.munenick.me/hackmd/uploads/upload_e40a40085c3718e50f1f54268dd6bb02.png)

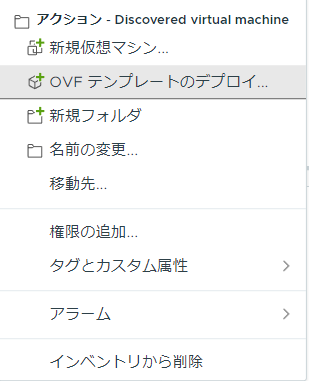

- 任意のデータセンタ、クラスタまたはフォルダを右クリックし、「OVFテンプレートのデプロイ」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_9186716d2e2bfa83e0c0cec596aac900.png)

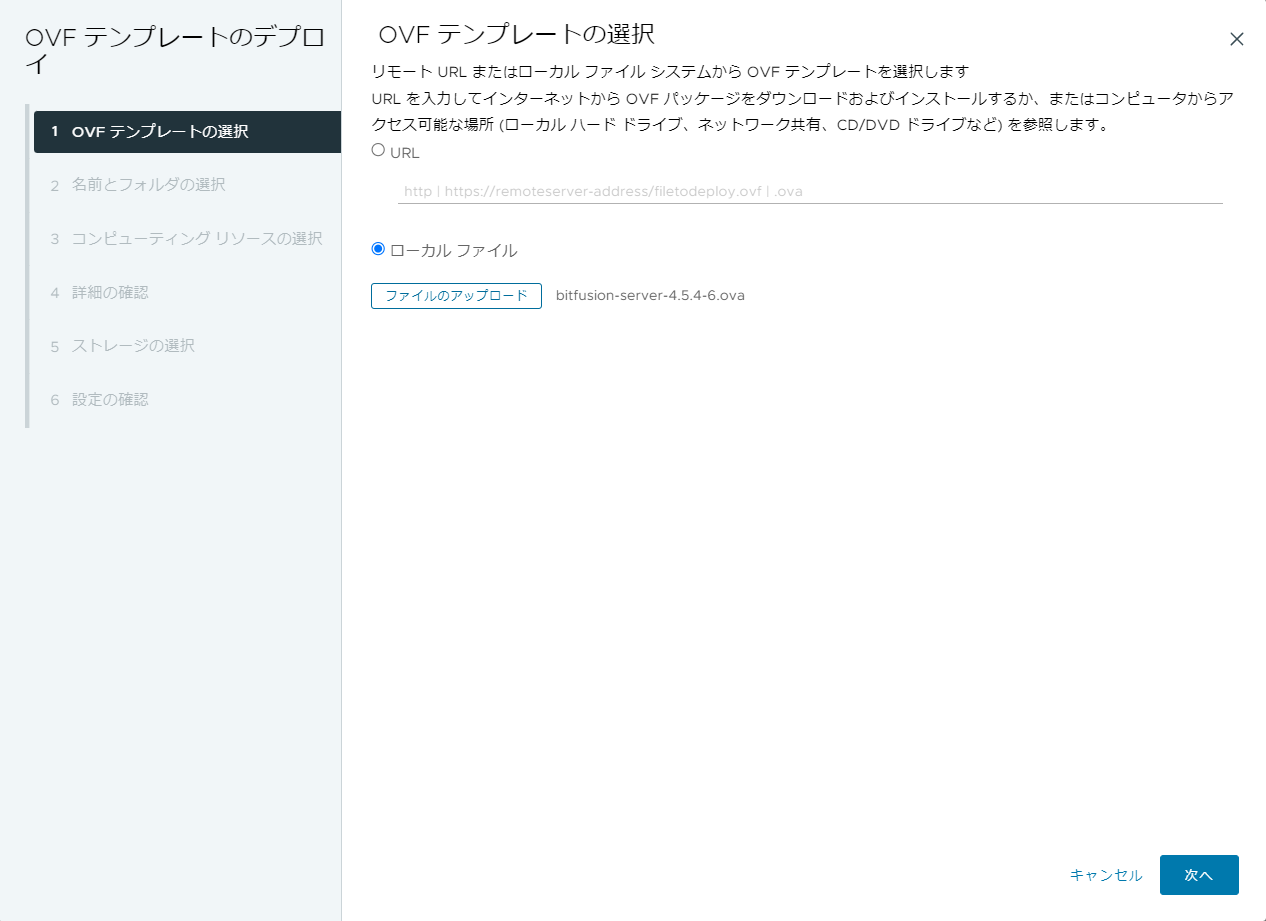

- 「ローカルファイル」にチェックを入れ、「ファイルのアップロード」をクリックし、先程ダウンロードしたOVAファイルを指定してください。(2023-05-23時点でファイル名はbitfusion-server-4.5.4-6.ovaとなっています。)その後、「次へ」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_22db0417918db771e42dff9b93bd9ab8.png)

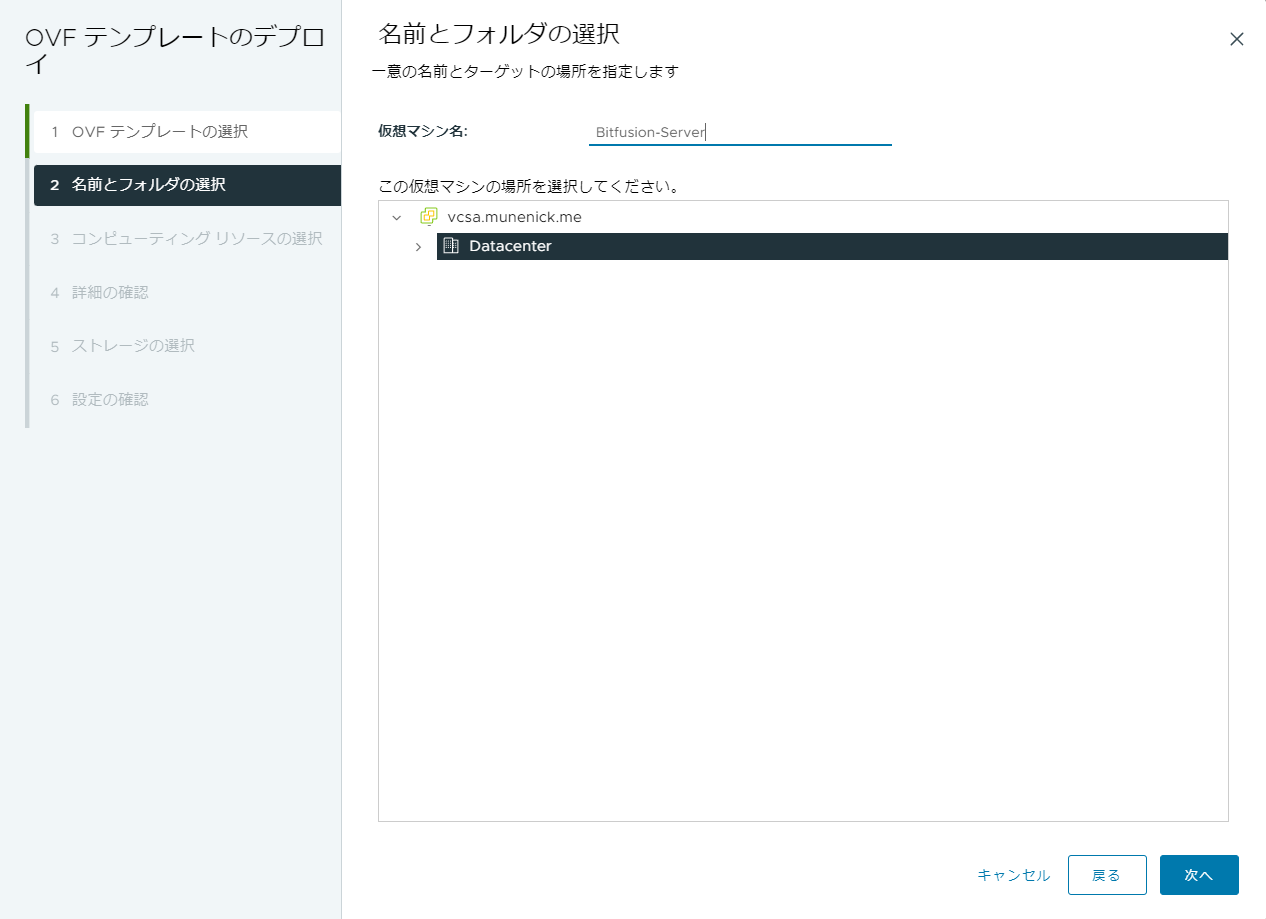

- 任意の仮想マシン名を入力し、任意の保存先を指定し、「次へ」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_333cb0d4bbe6ffad02539316b54e906f.png)

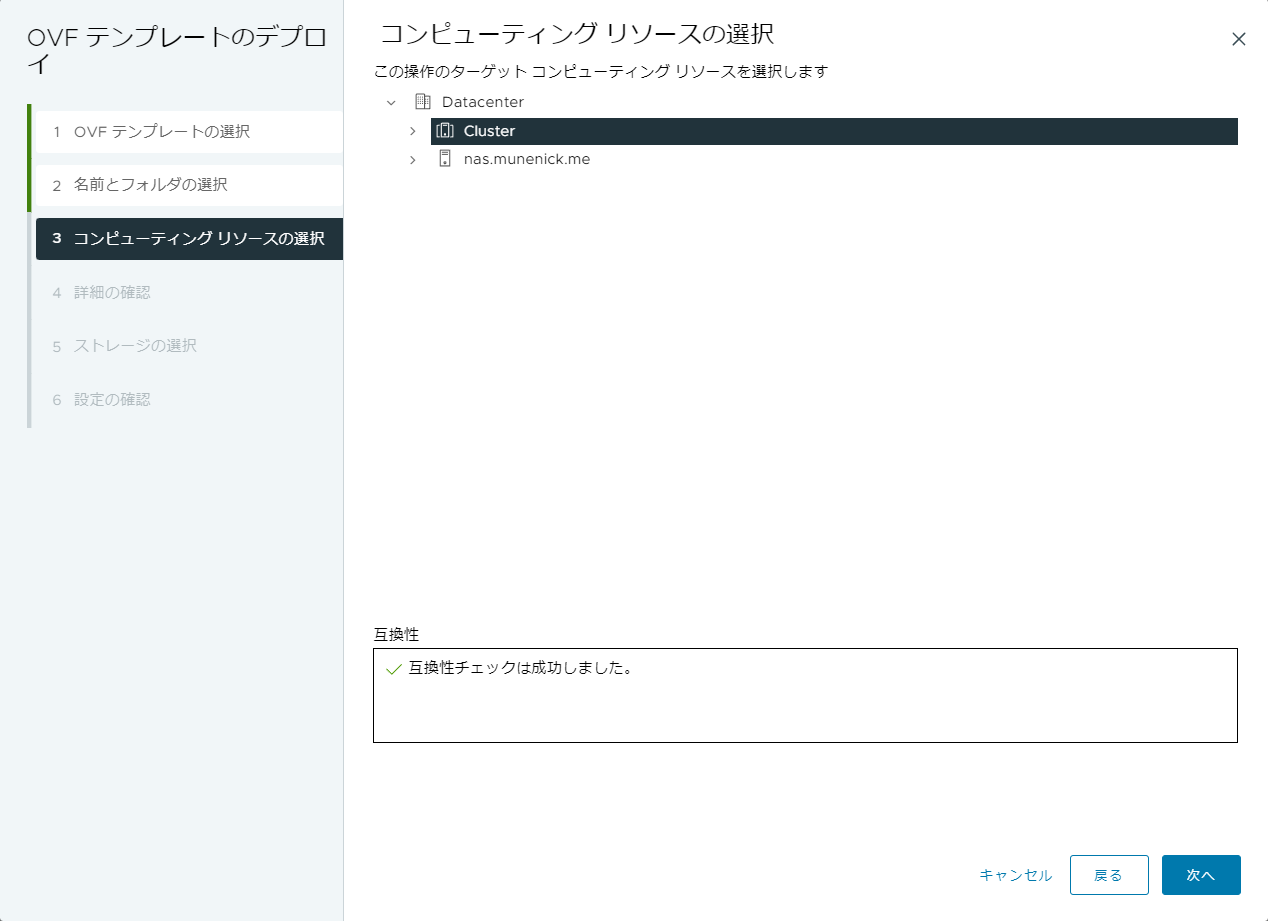

- 任意のリソースを選択し、「次へ」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_f2bf15d9b9959ecbb92a8c1afa233863.png)

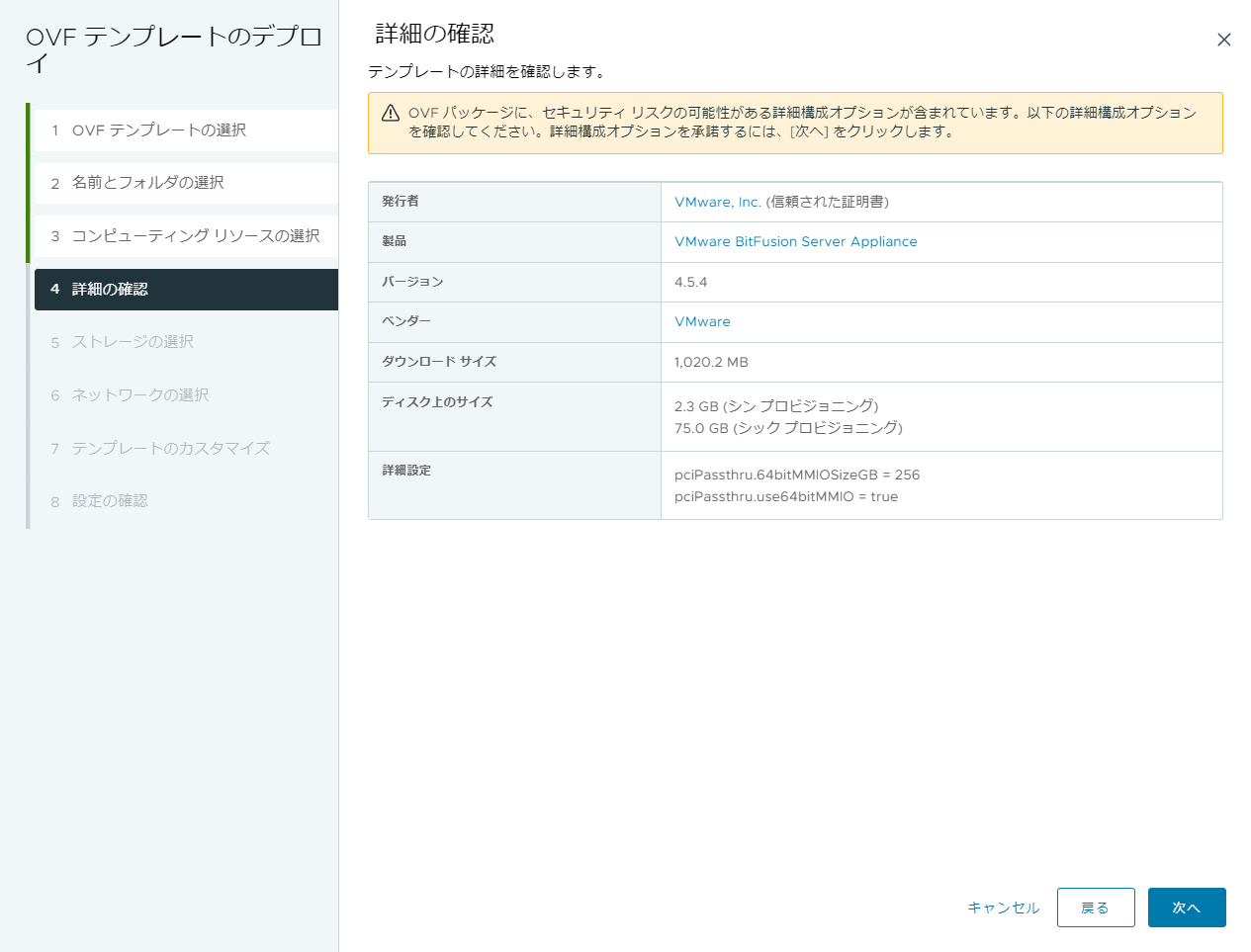

- 詳細を確認したら、「次へ」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_ca4886352ace655abf16cdbf007e728a.png)

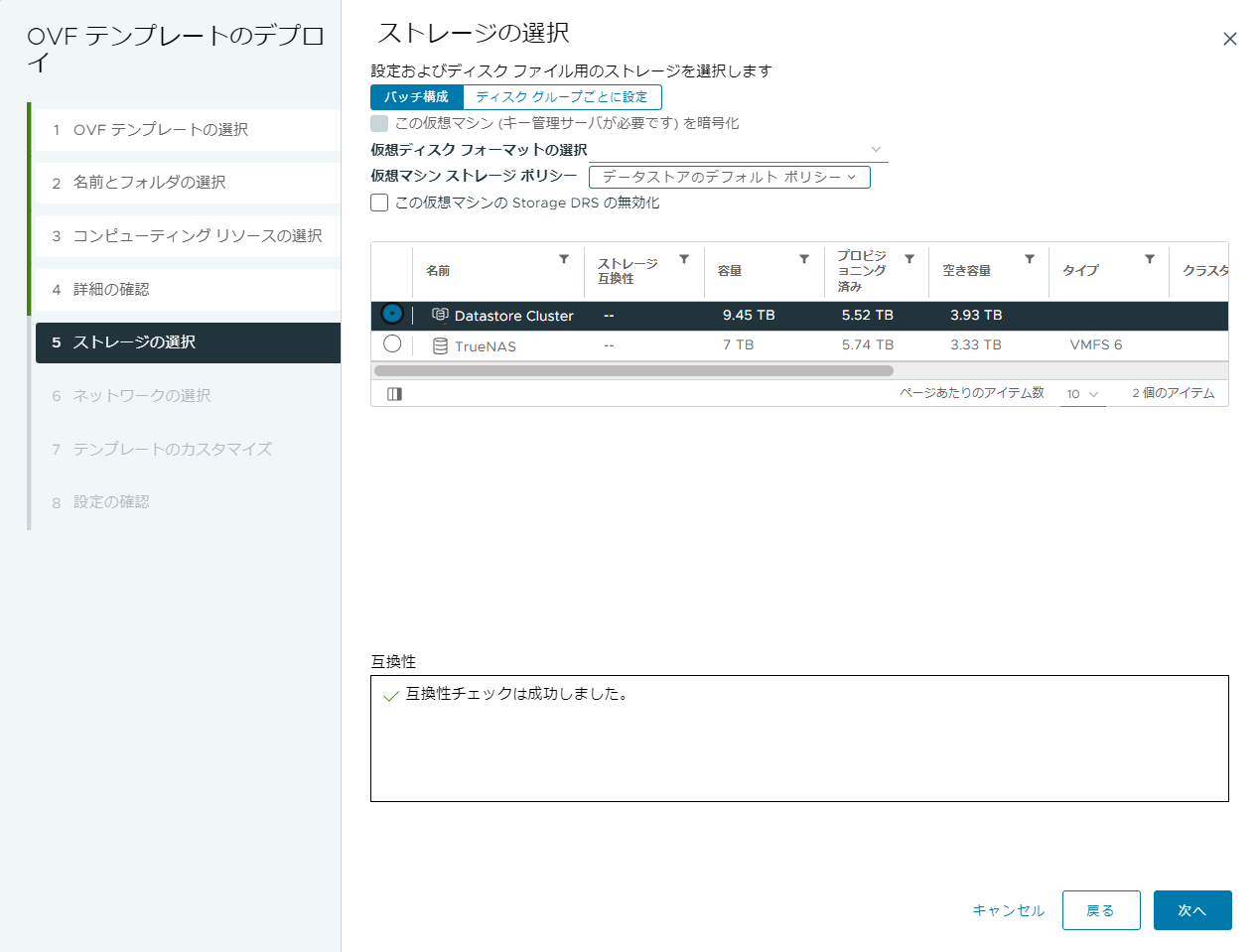

- 任意のストレージを選択し、「次へ」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_acd6a74a101ba51da6e9d9eb1b797fd9.png)

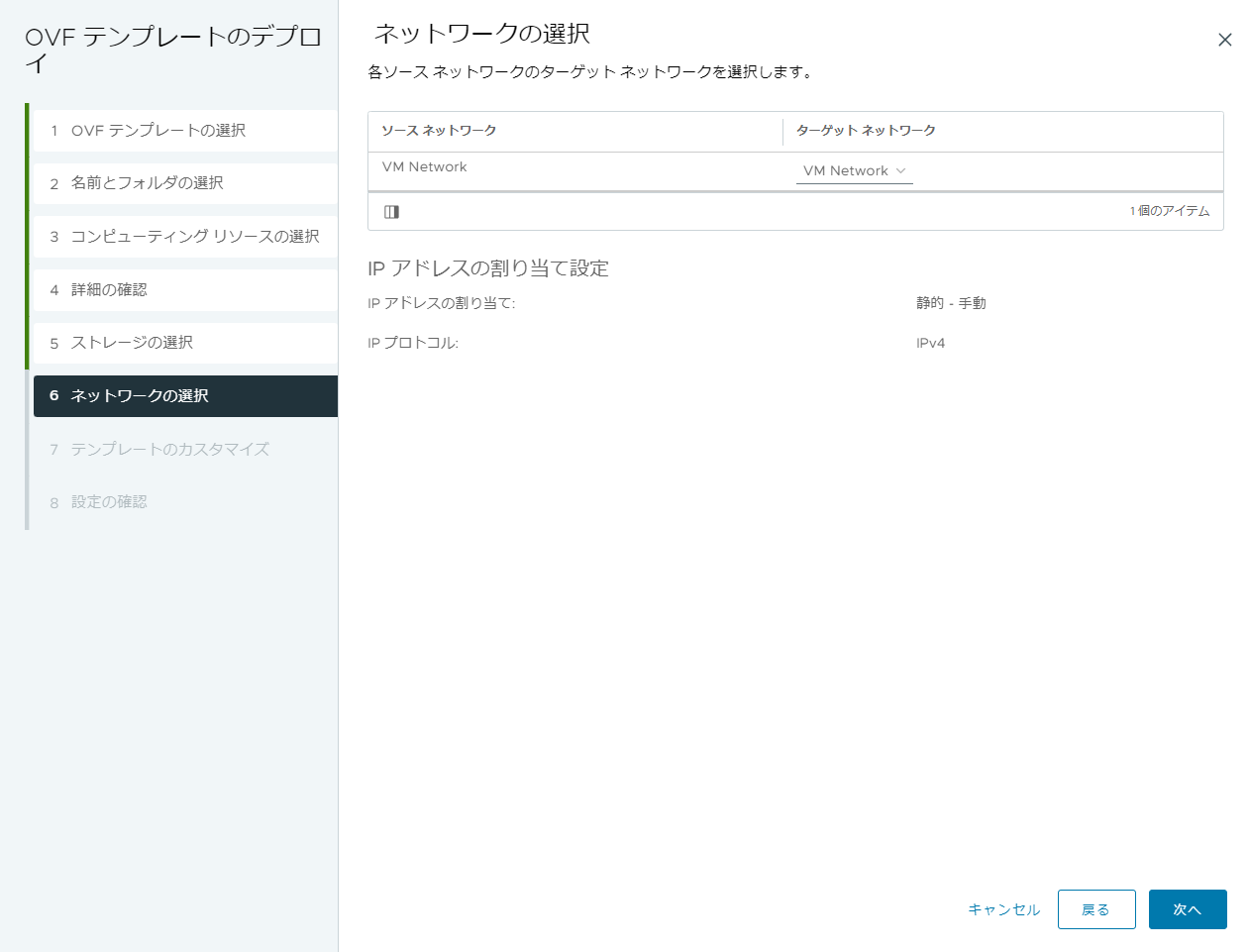

- 任意のネットワークグループを選択し、「次へ」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_63a94fdb50d4d51cce943b91e61eafee.png)

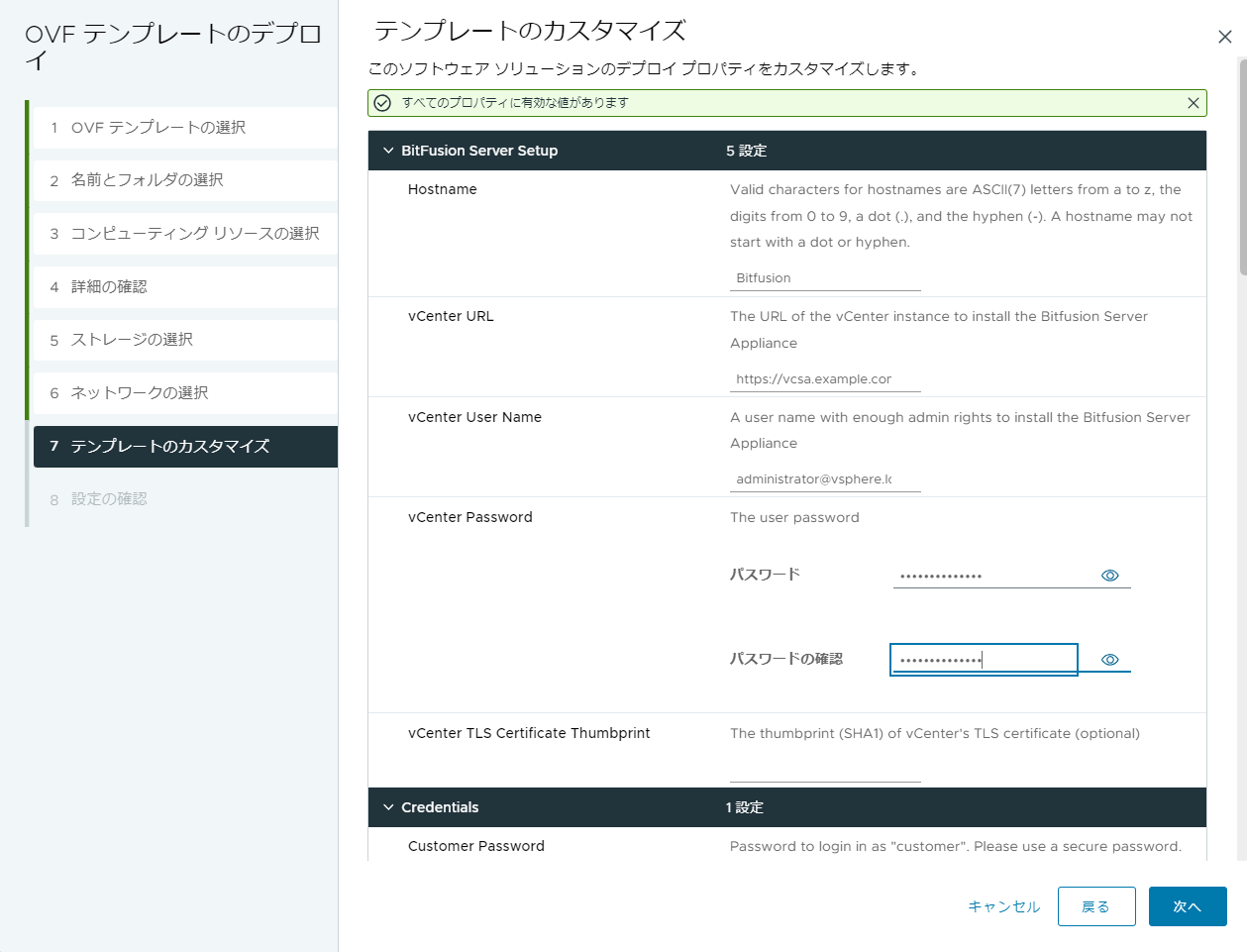

- テンプレートのカスタマイズでは以下の項目を入力してください。
 - Hostname: 任意のホスト名を入力してください。
 - vCenter URL: vCenter ServerのURLを入力してください。
 - vCenter User Name: vCenter Serverにログインするためのユーザ名を入力してください。
 - vCenter Password: vCenter Serverにログインするためのパスワードを入力してください。
![](https://www.munenick.me/hackmd/uploads/upload_af57f7a4bf23f6c4bbde78e0b08e5d07.png)

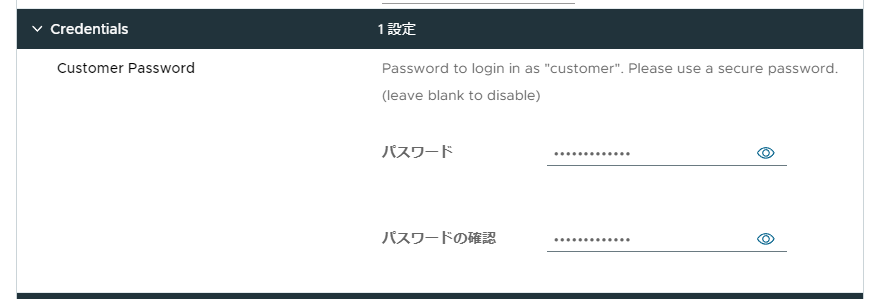

 - Customer Password: Bitfusionにログインするときに必要なパスワードを設定してください。
![](https://www.munenick.me/hackmd/uploads/upload_8ca353152dfd621573308ce38f7bd427.png)

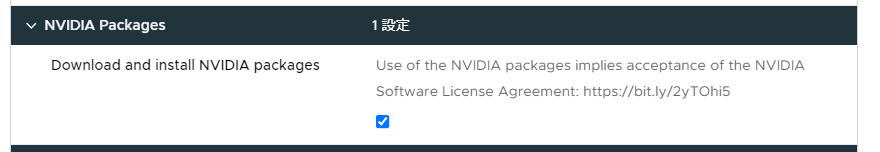

 - NVIDIA Packages(オプション): チェックボックスを選択する場合、、NVIDIA ライセンスを承諾します。NVIDIA ライセンスを承諾すると、 vSphere Bitfusion は、仮想マシンの初回起動時に NVIDIA ドライバ、CUDA ライブラリ、および NVIDIA Fabric Manager をダウンロードしてインストールします。
![](https://www.munenick.me/hackmd/uploads/upload_055c2d3c51801e6d50eb912d8785669b.png)

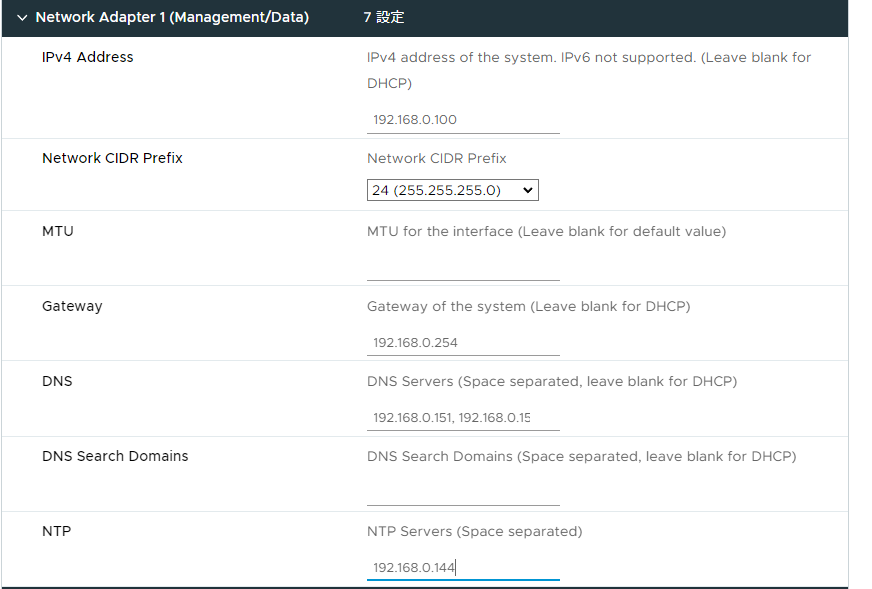

 - Network Adapter 1 (Management/Data): サーバに割り当てるネットワーク情報を設定してください。
![](https://www.munenick.me/hackmd/uploads/upload_b416e5b774cfd515b9a25fd7b8481f5a.png)
この設定は一例であり、環境によって合わせてください。ネットワークアダプタが複数必要な場合はそちらも設定してください。

- 設定を確認したら、「完了」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_6cf2106a02622652c4199741681ac2c3.png)

# ESXiでのGPUデバイスの有効化

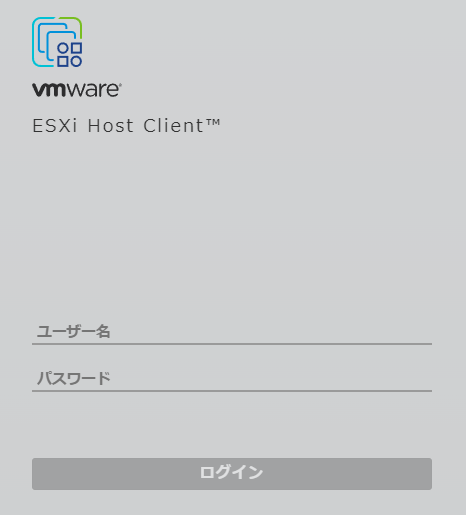

- GPUが接続されたESXiにログインしてください。
![](https://www.munenick.me/hackmd/uploads/upload_ce9b06ff318c5642fe51d6a01d017f2a.png)

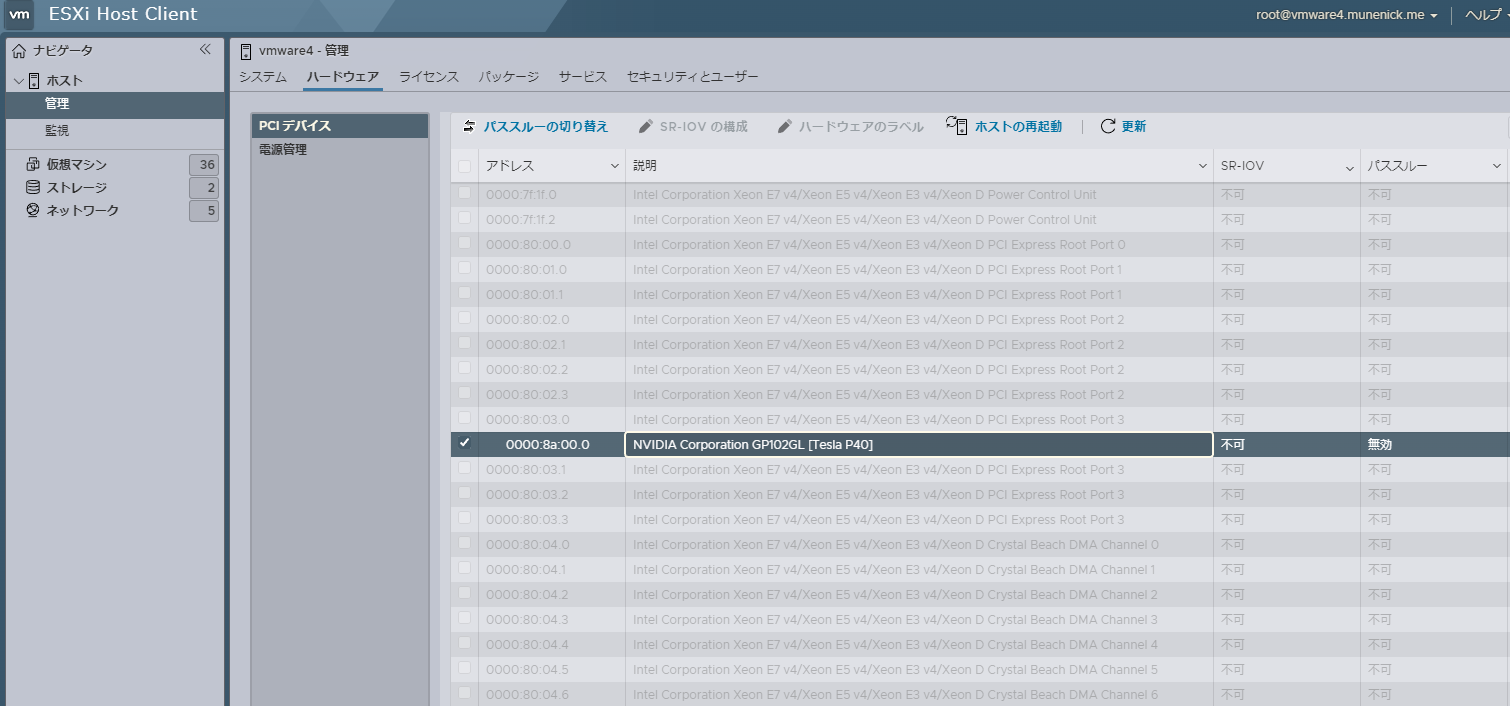

- 「管理」→「ハードウェア」→「PCIデバイス」と進み、GPUをクリックし、左上の「パススルーの切り替え」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_25430b98a0424512af8f90c14b12e279.png)

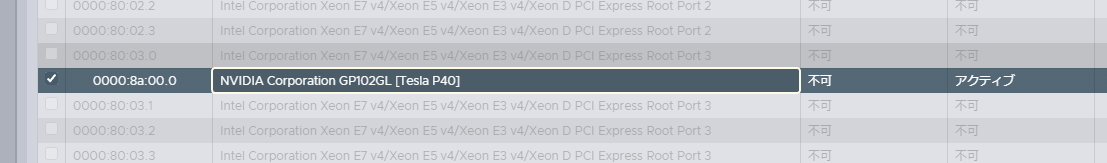

- パススルーが「無効」から「アクティブ」になっていることを確認してください。
![](https://www.munenick.me/hackmd/uploads/upload_fe60d7b475ee2fe63c3a77f5fc1d9a22.png)


# Bitfusion Serverの設定

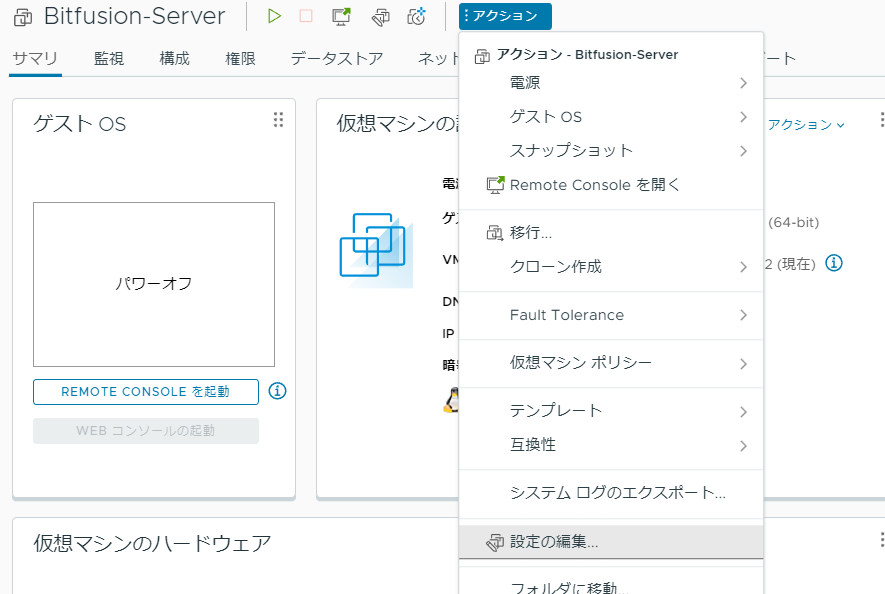

- デプロイしたBitfusion Serverを開き、「アクション」→「設定の編集」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_c44ef3a7c4a3e0710dcf0d53628c47b4.png)

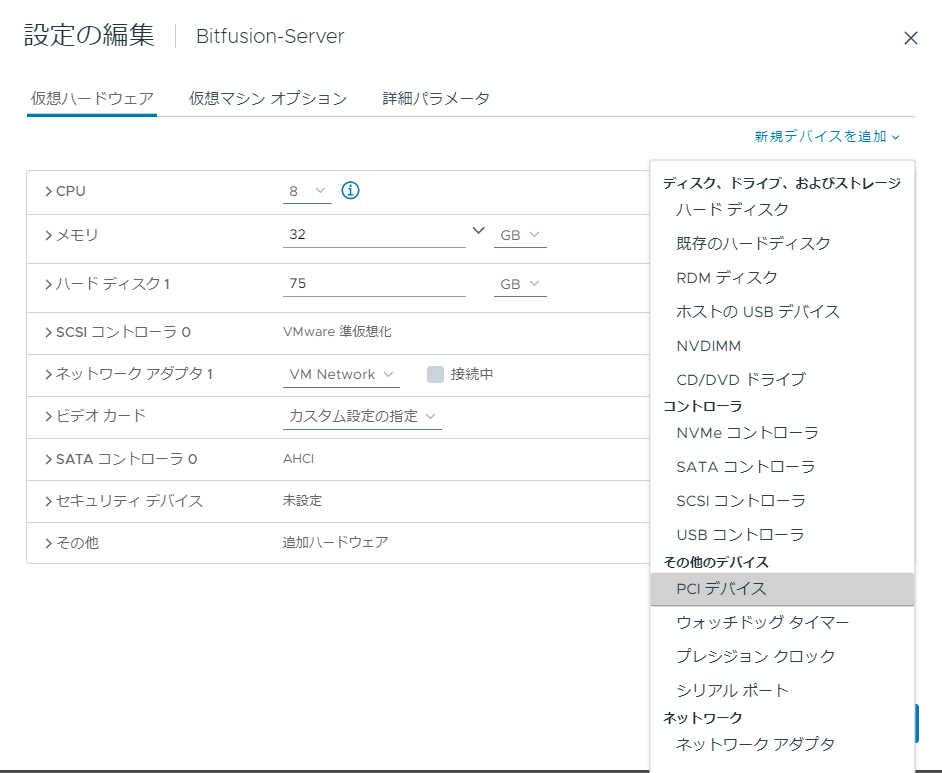

- 「新規デバイス」→「PCIデバイス」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_9999d9d52a6d40e192cd95d447658bf4.png)

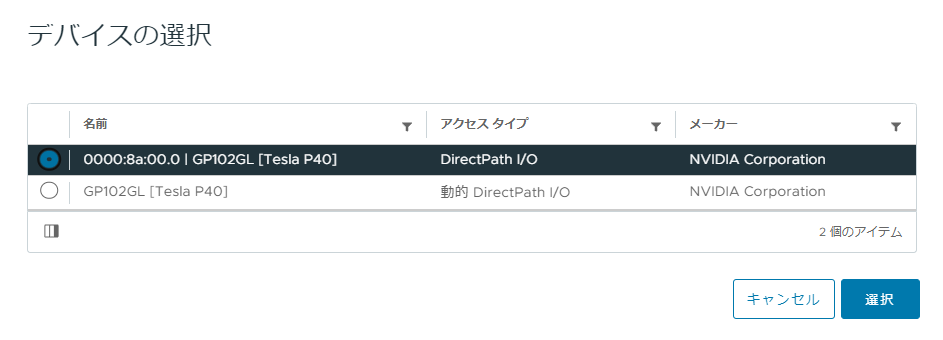

- 「デバイスの選択」では「DirectPath I/O」の方を選択し、「選択」ボタンをクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_ab43ffa52eaa4f3c0800eccb9fcb1284.png)

- CPUを変更する必要があります。最小値は接続する「GPUの台数 x 4」の値になります。
![](https://www.munenick.me/hackmd/uploads/upload_5ede50babed640271c1f3d919d8b78dc.png)

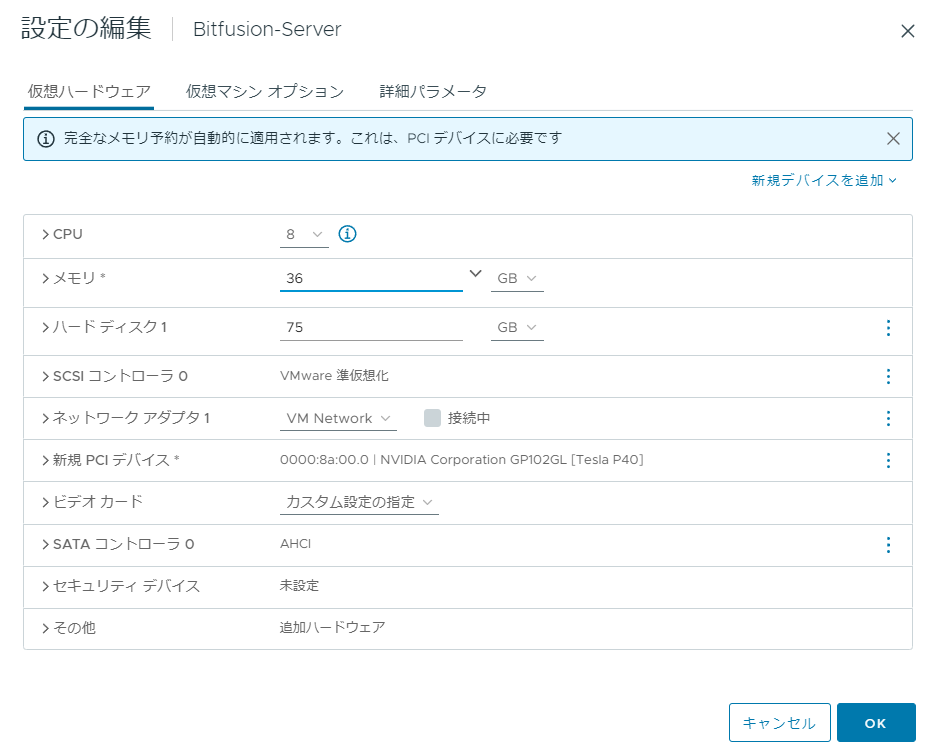

- メモリを変更する必要があります。「32GB」または「GPUのVRAM x 1.5」の大きい方の値を設定してください。例: 24GB VRAMの場合、割り当てるメモリは「36GB」になります。
![](https://www.munenick.me/hackmd/uploads/upload_27a0571cf51073e4d66bd932bc12098f.png)

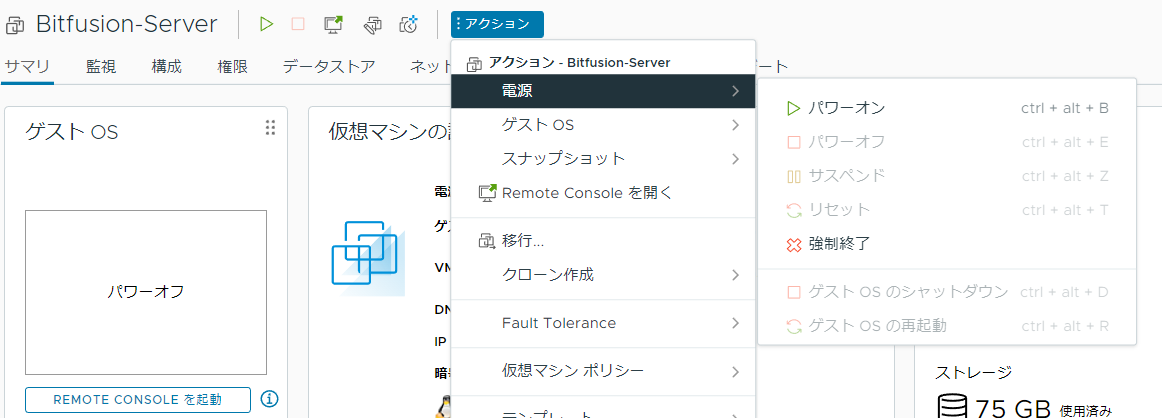

- すべての設定を終えたら、「OK」をクリックしてください。その後、Bitfusion Serverを起動してください。
![](https://www.munenick.me/hackmd/uploads/upload_22416f7430ebd036aedcdc9d86eb87af.png)

# Bitfusionプラグインの確認
Bitfusion Server初回起動時に自動的にプラグインがインストールされます。

- Bitfusionプラグインが終わったら、画面上部に以下のような表示が出現します。指示通り、ブラウザを更新してください。
![](https://www.munenick.me/hackmd/uploads/upload_f83476059e94b8a3d1873a8ae3956ca9.png)

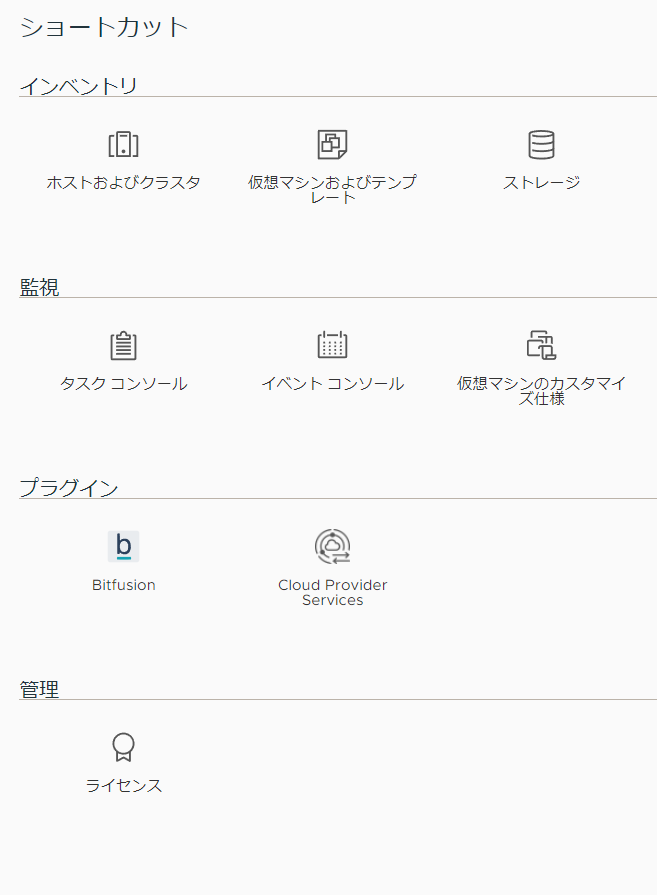

- ショートカットのプラグイン欄に「Bitfusion」が表示されていることを確認してください。
![](https://www.munenick.me/hackmd/uploads/upload_f740b890a0c3fb18a2c64470e3750f4b.png)

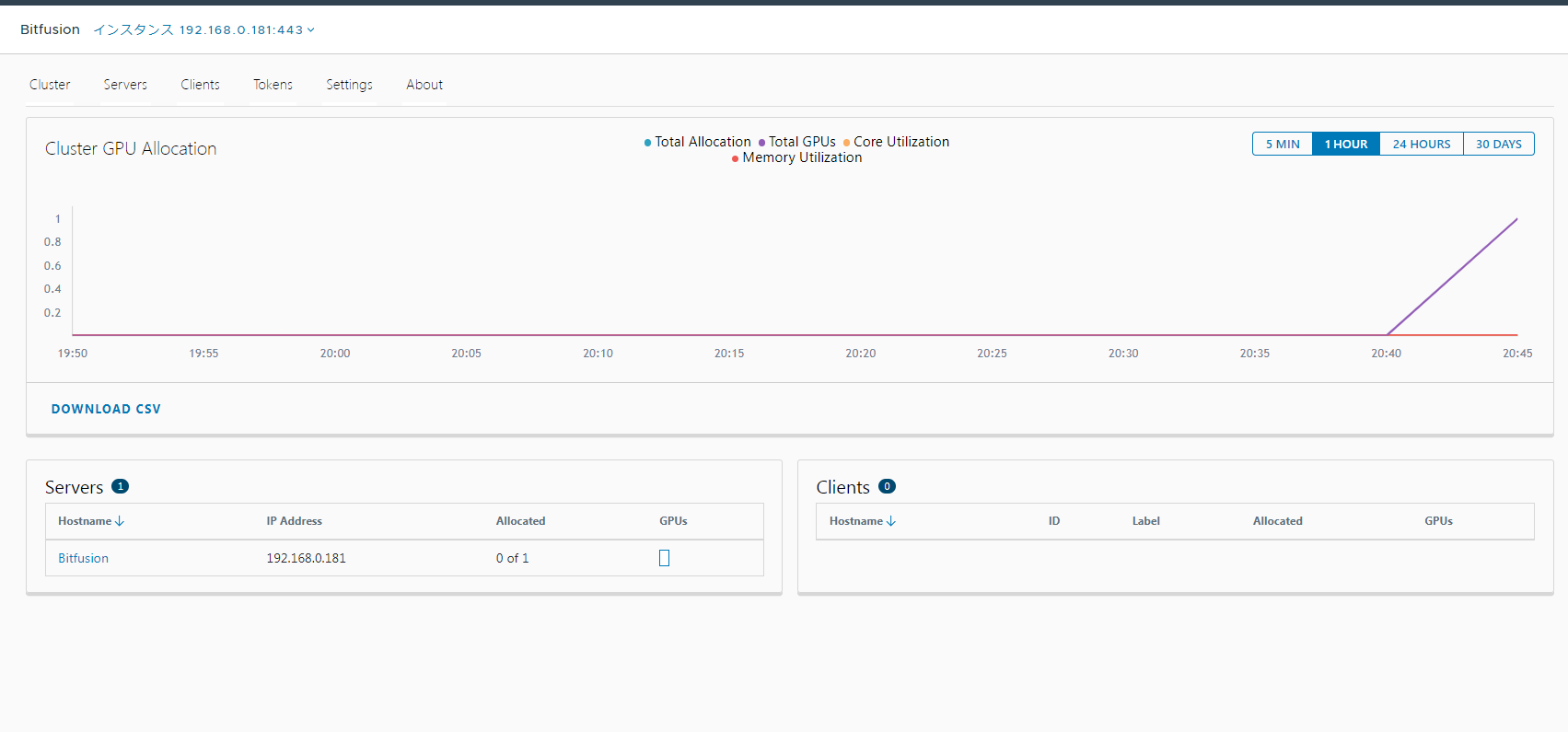

- これをクリックすることで、GPUの使用率等を確認することができます。
![](https://www.munenick.me/hackmd/uploads/upload_af076dfcf6e047421f6914993113bb72.png)

# Bitfusion Clientの構築
Bitfusionが対応しているOSは現時点(2023-05-23時点)でLinuxのみです。その中でも以下のディストリビューションのみサポートしています。
- CentOS 7
- Red Hat Linux 7.9
- Red Hat Linux 8.5
- Red Hat Linux 9.0
- Ubuntu Linux 18.04
- Ubuntu Linux 20.04
- Ubuntu Linux 22.04
- SUSE Linux 15.3
- Rocky Linux 8
- Rocky Linux 9

今回はUbuntu Linux 20.04で検証していきます。

## クライアントマシンの構築

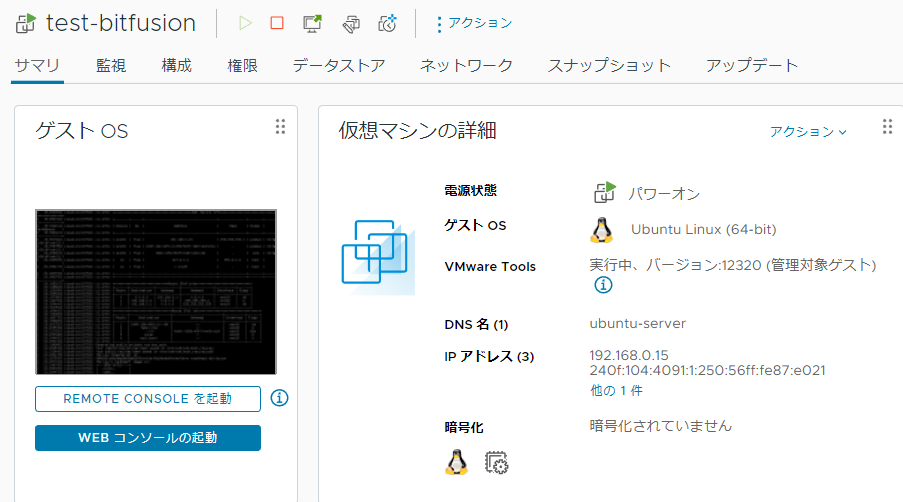

- 対応しているディストリビューションの仮想マシンを構築してください。
![](https://www.munenick.me/hackmd/uploads/upload_84baf286abe9f538365dfda462f45060.png)


## Bitfusion Clientのダウンロード
- 以下のサイトにアクセスしてください。
https://customerconnect.vmware.com/downloads/details?downloadGroup=BITFUSION-454&productId=1345&download=true&fileId=fe318e614fdc846b80232a3cf492db9c&uuId=4e783cc2-d1f9-4da5-bd99-89fe93bdd361

- VMware Connectアカウントでログインしてください。

- 自身が使用しているディストリビューションのBitfusion Clientをダウンロードしてください。
![](https://www.munenick.me/hackmd/uploads/upload_36be861c14652a440255431f99ba4318.png)

## Bitfusion Clientのインストール
- ダウンロードしたファイルをFTPやSCPなどを使用し、クライアントマシンの任意のディレクトリに転送してください。
```bash
mune@test-bitfusion:~$ ls
bitfusion-client-ubuntu2204_4.5.4-6_amd64.deb
```

- SSHでクライアントマシンにアクセスしてください。

- 以下のコマンドを実行し、bitfusion-clientをインストールしてください。これはディストリビューションによって変わります。
```bash

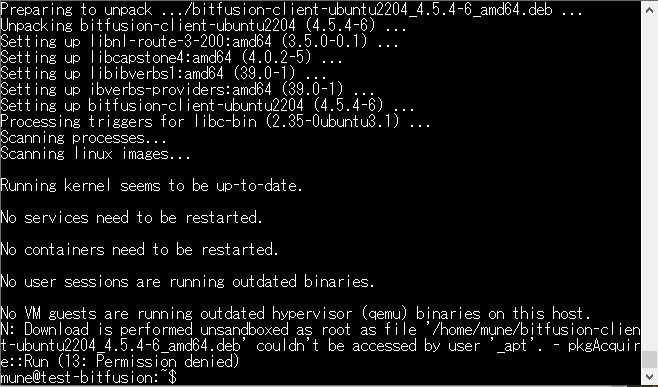

mune@test-bitfusion:~$ sudo apt-get install -y ./bitfusion-client-ubuntu2004_4.5.4-6_amd64.deb
```
![](https://www.munenick.me/hackmd/uploads/upload_af162357d79e3595d9a8050df1c98779.png)

- 以下のコマンドを実行し、インストールを確認してください。
```bash
mune@test-bitfusion:~$ bitfusion version
Bitfusion version 4.5.4 release
```

# クライアントの有効化
このままではまだBitfusionを使用することができません。そこで、vCenter Serverから有効化を行う必要があります。

- vCenter Serverにログインしてください。

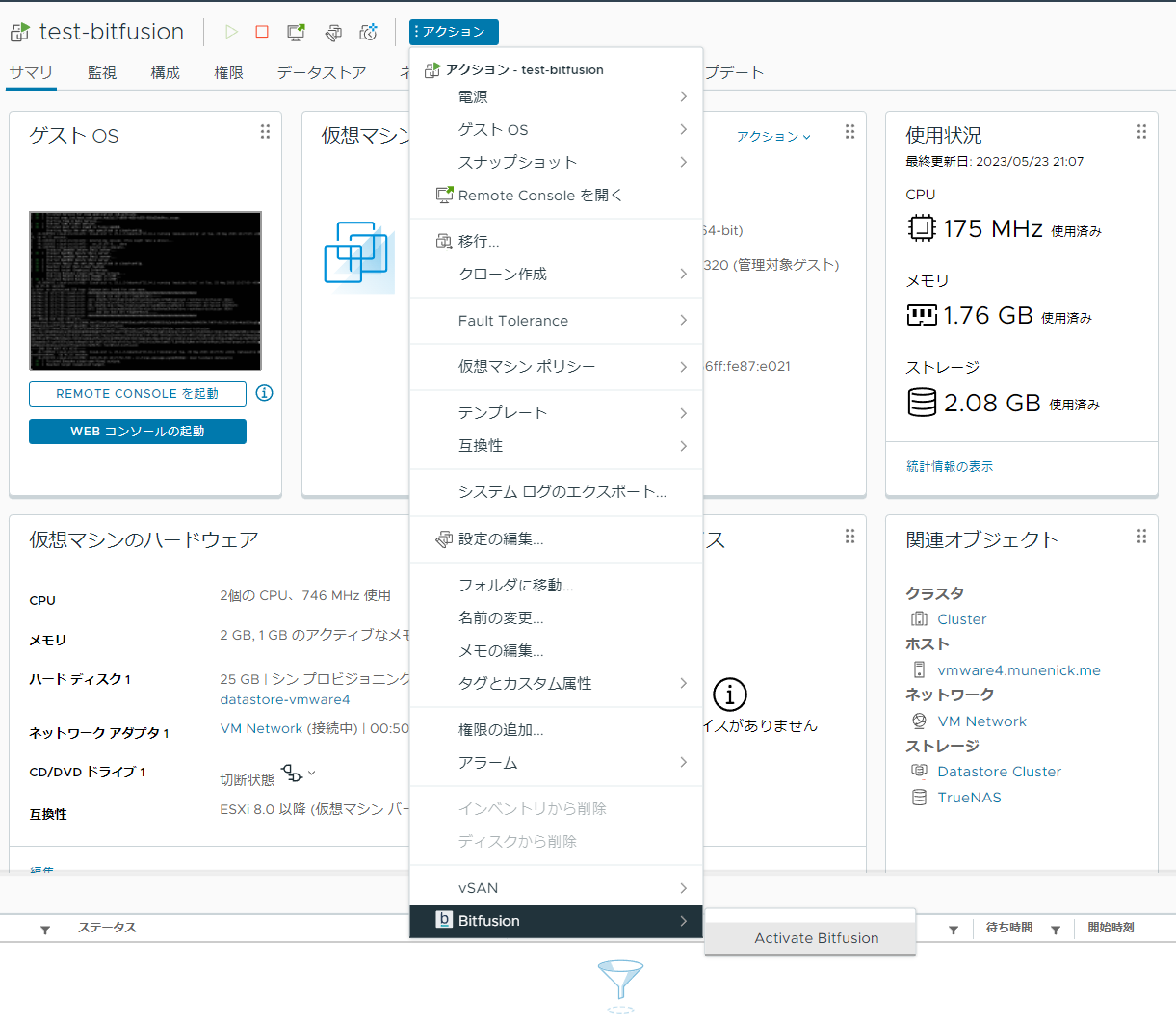

- クライアントマシンに移動し、「アクション」→「Bitfusion」→「Activate Bitfusion」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_78d66add4b2e90994b099ddbbdae5497.png)

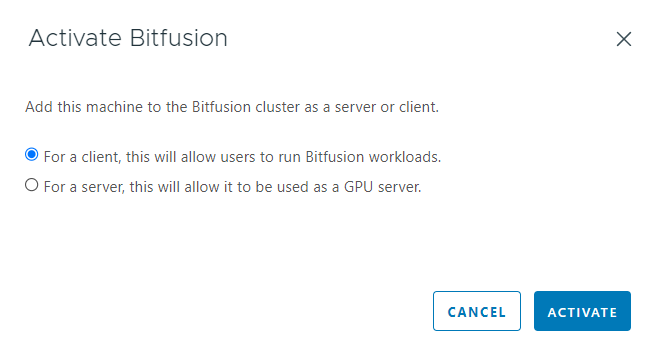

- 選択肢が表示されますが、これはクライアントなので「For a client, this will allow users to run Bitfusion workloads.」を選択し、「ACTIVATE」をクリックしてください。
![](https://www.munenick.me/hackmd/uploads/upload_58b9be0a5d44ebb83d995f1ba555fc97.png)

# Bitfusionの有効化の確認
## vCenterからの確認

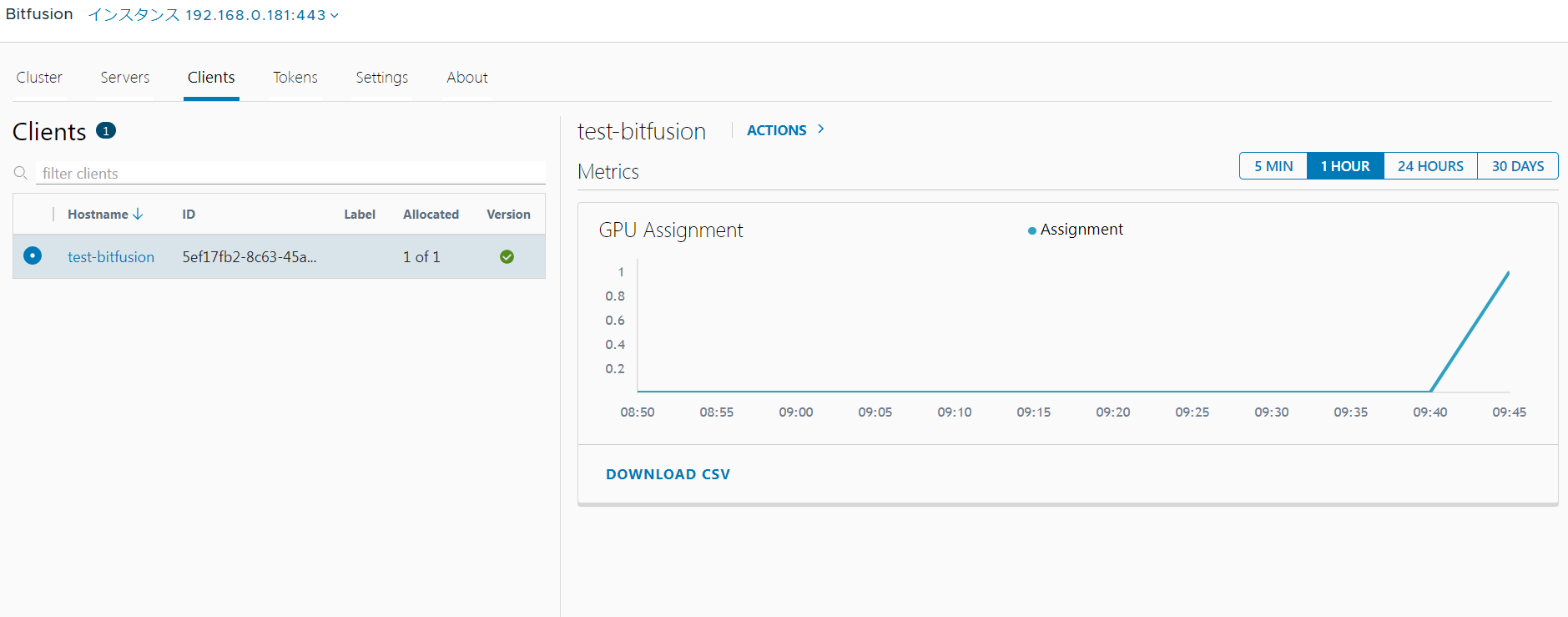

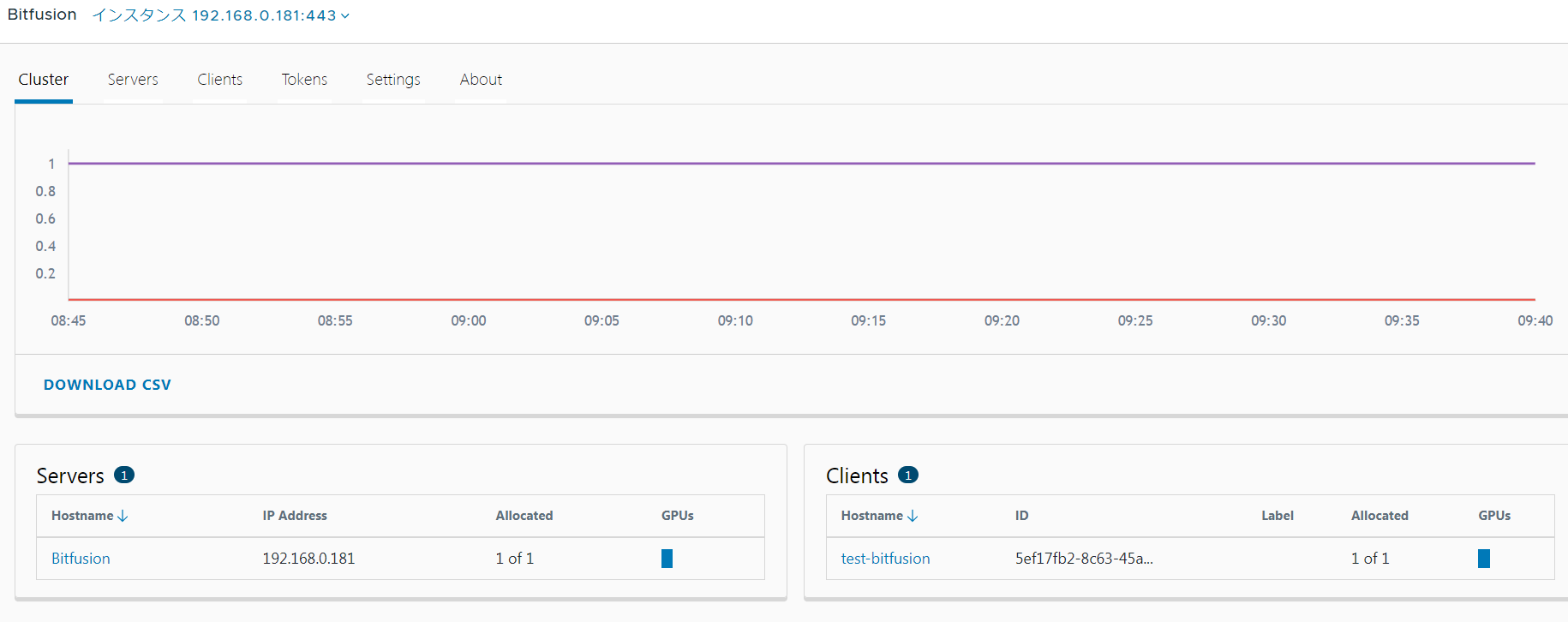

- 「ショートカット」→「Bitfusion」プラグインにアクセスし、「Clients」にクライアントマシンが表示されていることを確認してください。
![](https://www.munenick.me/hackmd/uploads/upload_c5f6a8a6d96bd940ffc90442818f8abe.png)

## クライアントマシンからの確認
- 以下のコマンドを実行し、GPUがリストに表示されていることを確認してください。
```bash
mune@test-bitfusion:~$ sudo bitfusion list_gpus
 - server 0 (leader) [192.168.0.181:56001]: running 0 tasks
 |- GPU [0]: free memory (24576 / 24576MiB) Tesla P40 (6.1)
```

# Bitfusionの動作テスト
この作業はubuntu 20.04のみ対応しています。また、仮想マシンのディスクに十分な空き容量が必要です。(私の場合は50GBで足りました。)また、CPUでの比較をする場合は十分なメモリが必要です。

- 以下のコマンドを実行し、ディレクトリを作成してください。
```bash
mune@test-bitfusion:~$ mkdir ~/bitfusion
```

- 以下のコマンドを実行し、ディレクトリに移動してください。
```bash
une@test-bitfusion:~$ cd ~/bitfusion/
mune@test-bitfusion:~/bitfusion$
```

- 以下のコマンドを実行し、テスト用スクリプトをダウンロードしてください。
```bash
une@test-bitfusion:~/bitfusion$ sudo wget https://packages.vmware.com/bitfusion/scripts/client_vm_starter.sh
--2023-05-23 12:54:29-- https://packages.vmware.com/bitfusion/scripts/client_vm_starter.sh
```

- 以下のコマンドでインストールを行ってください。
```bash
mune@test-bitfusion:~/bitfusion$ sudo bash ./client_vm_starter.sh -p install_cuda_deps
```

- 以下のコマンドを実行し、ベンチマークを実行してください。
```bash

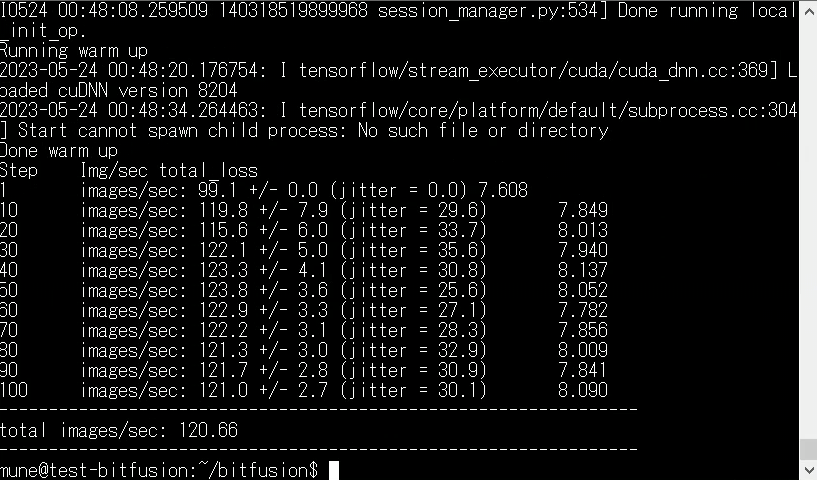

mune@test-bitfusion:~/bitfusion$ sudo bitfusion run -n 1 -- python3 ./benchmarks/scripts/tf_cnn_benchmarks/tf_cnn_benchmarks.py --batch_size=64 --model=resnet50 --num_gpus=1 --num_batches=100
```
![](https://www.munenick.me/hackmd/uploads/upload_de259af640644e440112463530fc0fa8.png)

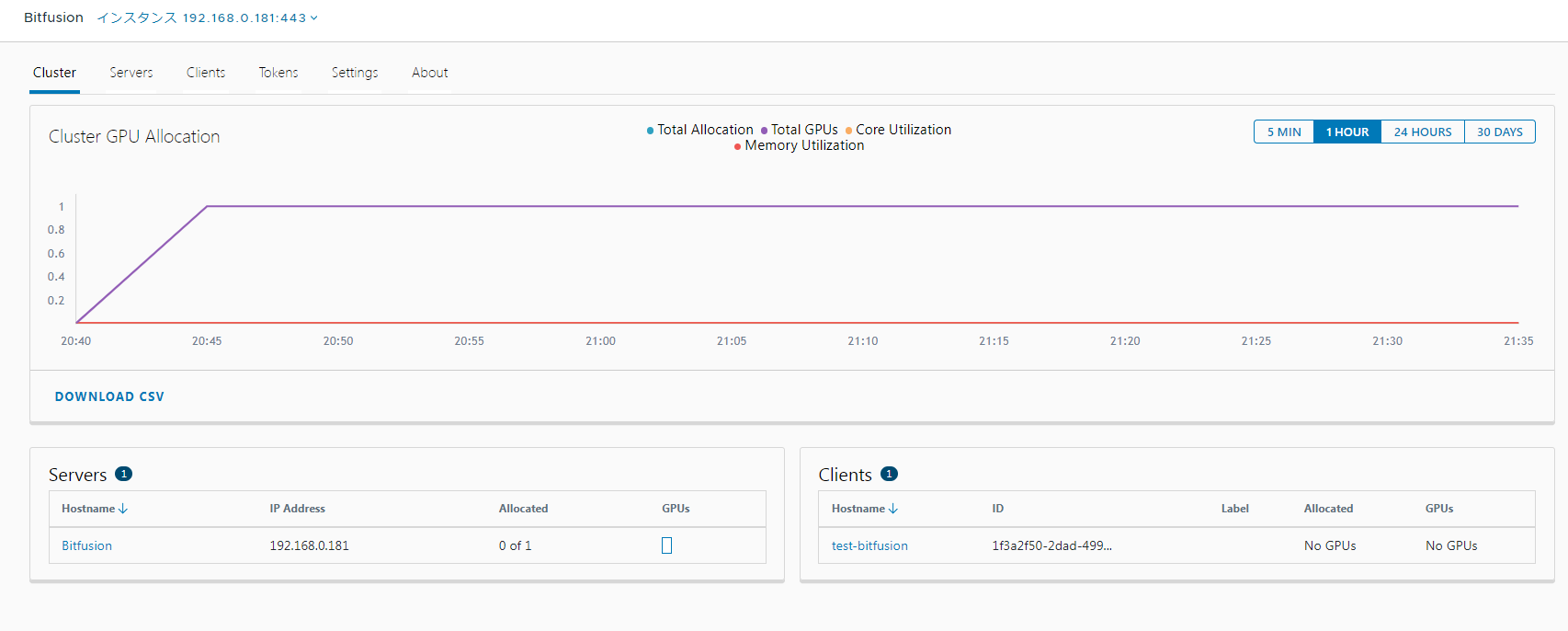

- vCenter ServerのBitfusionプラグインにアクセスすることでGPUリソースをモニタリングすることができます。
![](https://www.munenick.me/hackmd/uploads/upload_38b94313779494a4c79cb6d943699c39.png)
![](https://www.munenick.me/hackmd/uploads/upload_170ae380e16f9ae58f45bf3cc583723e.png)

# おまけ: CPUとBitfusion(GPU)の比較
Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHzで8CPU割り当て、8GBRAMを割り当てたマシンとBitfusionを使用した場合の比較を行いました。

## CPUの場合
以下のコマンドを実行し、検証を行いました。
```bash

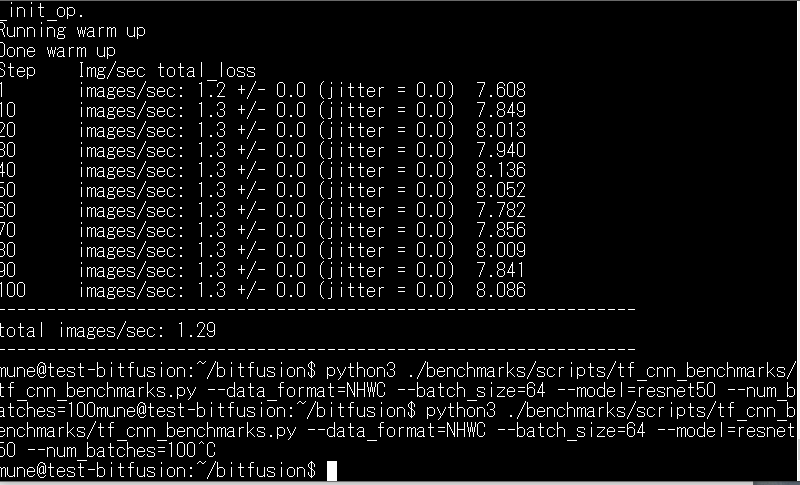

mune@test-bitfusion:~/bitfusion$ python3 ./benchmarks/scripts/tf_cnn_benchmarks/tf_cnn_benchmarks.py --data_format=NHWC --batch_size=64 --model=resnet50 --num_batches=100 --num_gpus=1
```
![](https://www.munenick.me/hackmd/uploads/upload_506ef4b80091ec0d692a99d240f718b6.png)

結果、一秒あたりに生成できる画像の数は1.29枚となりました。

## Bitfusion(GPU)の場合
以下のコマンドを実行し、検証を行いました。
```bash
mune@test-bitfusion:~/bitfusion$ sudo bitfusion run -n 1 -- python3 ./benchmarks/scripts/tf_cnn_benchmarks/tf_cnn_benchmarks.py --data_format=NHWC --batch_size=64 --model=resnet50 --num_batches=100 --num_gpus=1
```

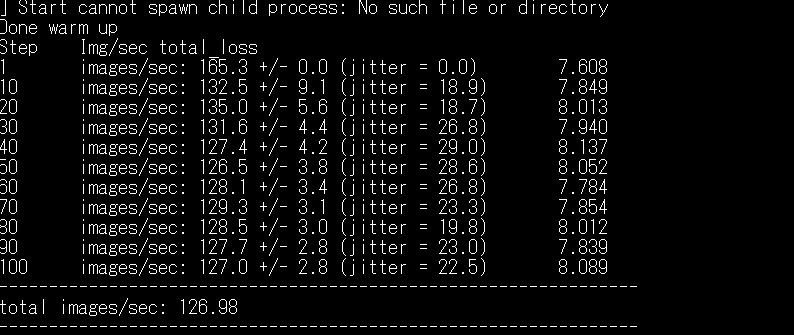

![](https://www.munenick.me/hackmd/uploads/upload_592d1966e0b0920e1884ec8085b91205.png)

結果、一秒あたりに生成できる画像の数は126.98枚となりました。

## 比較
以下に、ベンチマーク実行時にCPUとBitfusionを比較した結果を示します。画像生成枚数に関してはベンチマークの出力結果、実行時間に関しては実測時間を記載しています。

| | 画像生成枚数[images/sec] | 実行時間[m] |
| ------------------------------ | ------------------------ | ----------- |
| CPU(Intel Xeon CPU E5-2630 v4) | 1.29 | 93 |
| Bitfusion(NVIDIA Tesla P40) | 126.98 | 1.5 |


## 結果
画像生成枚数に関してはCPUと比較してBitfusionは98倍の数、1秒あたりに画像生成できる枚数が多いことがわかりました。また、実行時間に関しては0.0156倍となり、1時間30分以上実行時間を短縮することができています。

# 参考にさせていただいたサイト
- [VMware vSphere Bitfusion のインストール について](https://docs.vmware.com/jp/VMware-vSphere-Bitfusion/4.0/Install-Guide/GUID-3F5F2301-FA1C-4258-81F5-388C1FF3E978.html)
- [VMware vSphere Bitfusion動かしてみた](https://www.netone.co.jp/knowledge-center/netone-blog/20210329-1/)
